Tipo di macchine per la svolta del CNC: tutto ciò che devi sapere

I torni CNC sono uno dei pezzi essenziali per la produzione di CNC. Una macchina per la rotazione del CNC, spesso definita una macchina per il tornio CNC, è una macchina di controllo numerica del computer che utilizza uno strumento di taglio controllato con precisione per rimuovere il materiale da un pezzo rotante. Questo processo di produzione sottrattivo crea componenti cilindrici altamente accurati come alberi, boccole e parti filettate. Le macchine per la svolta del CNC hanno vari tipi. Per i professionisti del settore, è fondamentale comprendere diversi tipi di torni CNC e selezionare diversi torni CNC in base ai requisiti del progetto. Continua a leggere per saperne di più

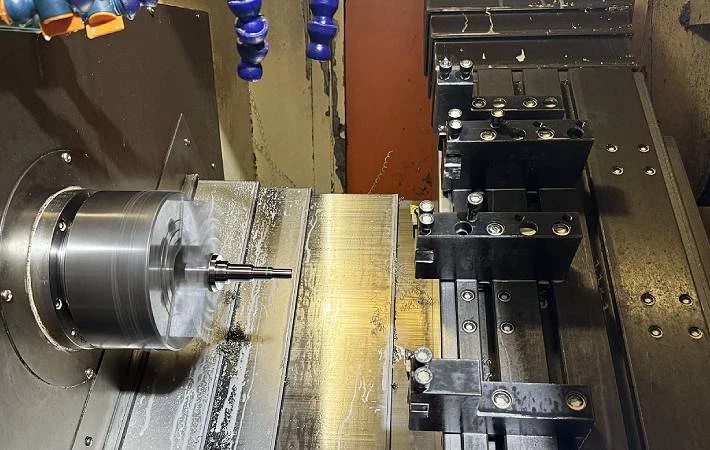

info-710-450

Prima di immergersi in specifici tipi di macchine, è essenziale capire come sono classificate le macchine per la rotazione del CNC. Le loro configurazioni possono variare in modo significativo in base alle applicazioni di progettazione, complessità e prevista. In generale, queste macchine rientrano in quattro dimensioni di classificazione:

1. Orientamento del mandrino

I torni CNC orizzontali sono la rimozione efficiente del chip più comune e la rotazione ad alta velocità.

I torni Verticali CNC sono più adatti per parti di grandi diametro o pesanti, in particolare nelle applicazioni aerospaziali e energetiche.

2. Numero di assi

Le macchine di base iniziano con 2- configurazioni dell'asse (x e z).

I modelli avanzati offrono 3- axis, 4- axis, 5- axis, o più, abilitando il taglio multidirezionale per parti complesse.

3. Struttura del letto

I torni piatti offrono stabilità e vengono utilizzati per la lavorazione per scopi generali.

I torni a letto inclinato dispongono di letti angolati (tipicamente 30-45 gradi) che migliorano la rigidità e il flusso di chip durante le operazioni ad alta velocità o pesante.

4. Design specializzati

I torni di tipo svizzero (noti anche come torni scorrevoli) eccellono nella produzione di micro parti lunghe e sottili.

I torni per scopi speciali includono torti, torni dell'albero motore e torni del motore, ciascuno su misura per esigenze di produzione uniche.

Questa classificazione offre ai produttori l'accesso a un'ampia varietà di soluzioni per soddisfare i requisiti del progetto, dall'hardware di base ai componenti di alta precisione utilizzati in settori manifatturieri come difesa, medico ed elettronica.

Di seguito è riportato una rottura dettagliata dei tipi più utilizzati di centri di svolta CNC, comprese le loro definizioni, punti di forza, casi d'uso ideali e rilevanza del settore.

1. 2- Asse CNC Centri di svolta

Queste sono le macchine per il tornio più fondamentali, che operano lungo gli assi X e Z. Gestiscono operazioni standard come svolta, rivolta e threading.

Applicazioni: spille, boccole, alberi e fissaggio filettati.
Vantaggi: facile da operare, conveniente e adatto per corse batch da piccole a medie.
Limitazioni: non progettato per la lavorazione fuori asse o multi-superficie.

2. 3- Asse CNC Centri di svolta

Queste macchine introducono un terzo asse (di solito Y o C), consentendo la lavorazione eccentrica e le caratteristiche di fresatura limitate.

Applicazioni: parti automobilistiche, raccordi idraulici e alloggi per sensori.
Vantaggi: maggiore flessibilità di 2- macchine dell'asse; Più adatto per parti con caratteristiche piane o scanalature.
Limitazioni: ancora limitato nella produzione di parti molto complesse con più contorni o superfici angolate.

3. 4- axis \/ 5- Asse CNC Centri di svolta

Equipaggiati con assi rotanti come A, B o C, queste macchine supportano operazioni simultanee a più angolo.

Applicazioni: staffe aerospaziali, ingranaggi, componenti della turbina.
Vantaggi: configurazioni ridotte, alta precisione geometrica e uso efficiente degli utensili.
Limitazioni: richiedono una programmazione sofisticata e operatori esperti; investimenti iniziali più elevati.

4. Centri di svolta CNC multi-asse

Queste macchine di fascia alta vanno oltre i cinque assi e spesso presentano doppi mandrini e torrette per utensili multipli per le operazioni parallele.

Applicazioni: produzione ad alta precisione e ad alto volume in aerospaziale, telecomunicazione e difesa.
Vantaggi: automazione completa, gestione manuale minimizzata, tempi di ciclo estremamente brevi.
Limitazioni: manutenzione complessa e categoria di costi più elevati tra le macchine per la svolta.

5. Sorvi CNC di tipo svizzero

Queste macchine supportano il pezzo vicino al punto di taglio tramite una boccola guida, rendendole ideali per parti molto piccole e lunghe.

Applicazioni: viti ossee, ingranaggi di orologi, connettori elettronici in miniatura.
Vantaggi: finitura superficiale superiore e concentricità nei componenti ad alta precisione.
Limitazioni: limitato ai materiali di piccolo diametro; Complessità di programmazione più elevata.

6. tornio a Cnc a piatta

Conosciuti per i loro letti larghi e piatti, questi sono spesso usati nelle configurazioni industriali per impieghi pesanti.

Applicazioni: rulli, sedili del cuscinetto, grandi alberi.
Vantaggi: stabilità eccezionale e supporto del carico.
Limitazioni: meno efficace per la lavorazione ad alta velocità o precisione.

7. Torna CNC a letto inclinate

Questi offrono una migliore evacuazione e rigidità dei chip, particolarmente adatti per ambienti di produzione ad alta velocità.

Applicazioni: produzione in serie di dispositivi di fissaggio meccanici, corpi delle valvole e accoppiamenti.
Vantaggi: tempi di ciclo più veloci, ideali per cambi di strumento automatizzato.
Limitazioni: leggermente più costose e più grandi nell'impronta rispetto ai modelli a letto piatto.

8. Macchine verticali di tornitura CNC

Queste macchine montano il pezzo verticalmente, rendendole ideali per componenti di grandi dimensioni e di breve durata.

APPLICAZIONI: volani, tamburi di freni, anelli per ingranaggi.
Vantaggi: impronta compatta; Posizionamento del pezzo assistito da gravità.
Limitazioni: limitato a parti più grandi; potrebbe non supportare la svolta ad alta velocità.

9. Specializzati torni CNC

Include torni del motore, torni di torretta e macchine personalizzate per attività di produzione molto specifiche.

Applicazioni: produzione dell'albero motore, rotazione del mozzo delle ruote e attività automobilistiche di nicchia.
Vantaggi: efficienza su misura per applicazioni ad alta ripetizione e specifiche del settore.
Limitazioni: riduzione della flessibilità per la lavorazione per scopi generici.

La selezione della macchina per la rotazione del CNC ideale dipende non solo dalla geometria della parte ma anche dai tuoi obiettivi operativi. Di seguito sono riportati i criteri chiave per guidare il processo di selezione:

1. Parte complessità

I componenti cilindrici semplici possono essere prodotti su una macchina dell'asse 2-. Per geometrie intricate o caratteristiche multi-superficie, opt per 4- axis, 5- assi o torni di tipo svizzero.

2. Tipo di materiale

Materiali diversi richiedono velocità del mandrino diverse, utensili da taglio e strategie di raffreddamento. Ad esempio, il titanio richiede parametri di taglio più solidi rispetto all'alluminio.

3. Volume di produzione

Per una vasta gamma di dimensioni batch, dai prototipi una tantum alla produzione ad alto volume, la scelta della macchina dovrebbe allinearsi con gli obiettivi di uscita. Le macchine a più assi sono migliori per le corse continue; I tornio più semplici funzionano bene per parti a basso volume o personalizzate.

4. Budget

Le macchine entry-level servono operazioni sensibili ai costi, mentre i modelli premium offrono un rendimento e automazione più elevati ma richiedono un investimento più ampio.

5. Livello di abilità dell'operatore

Le macchine più avanzate (in particolare 5- modelli di assi o multi-spindle) richiedono programmatori e tecnici qualificati, quindi allinea la complessità della macchina con le capacità del tuo team.

Alla Shenzhen Dahong Precision Machinery Co., Ltd., non offriamo solo una svolta al CNC: offriamo competenze di alta qualità, affidabilità e ingegneria sostenute da nove anni di esperienza. Ecco perché i clienti di Giappone, Europa e Nord America si fidano di noi:

● Flotta di attrezzature versatili

Dall'asse 2- a 5- Asse CNC Centri di svolta, supportiamo una vasta gamma di progetti - da semplici alberi a parti complesse con tolleranze strette.

● tempi di consegna rapidi

Grazie al nostro laboratorio di lavorazione interna e ai flussi di lavoro ottimizzati, offriamo la maggior parte delle parti personalizzate entro 3-5 giorni. I prototipi semplici possono essere pronti in appena 24 ore.

● ALTA ASSISTENZA DI PRECISIONE

Con il controllo di precisione fino a ± 0. 005mm, supportato da strumenti come lo strumento di misurazione svizzero e gli analizzatori di spettro, ogni parte viene verificata prima della consegna.

● Prototipo di flessibilità di produzione

Che tu abbia bisogno di una parte o 1, 000+, offriamo un supporto di produzione flessibile con prezzi competitivi e controllo di qualità rigoroso.

● Supporto ingegneristico integrato

Il nostro team tecnico 20-} assiste con DFM (design per la produzione), selezione dei materiali e analisi della tolleranza - garantendo che il progetto vada senza intoppi da CAD alla spedizione.

● Servizi completi

Offriamo anche trattamenti anodizzanti, placcati, saldatura, sabbia e post-lavorazione per una vera soluzione unica.

Per qualsiasi impresa impegnata nella produzione di precisione, è fondamentale comprendere i tipi di torni CNC. Dai penali a due assi ai centri di svolta CNC a cinque assi avanzati, ogni tipo di macchina utensile ha i suoi vantaggi unici e può soddisfare i requisiti personalizzati delle geometrie, dei materiali e della lavorazione delle parti diverse.

Dahong Precision è un fornitore di servizi di svolta CNC professionale. Siamo dotati di strutture avanzate e possiamo produrre parti di precisione di alta qualità. Contattaci immediatamente per ottenere un preventivo o una consulenza professionale e conoscere il nostroParti di rotazione del CNCproduzione.
